Banco didáctico móvil para el estudio de sistemas fotovoltaicos. Equipos de formación en energías renovables. Equipos de enseñanza. Equipos de formación profesional.

MR1008R Banco didáctico móvil para el estudio de sistemas fotovoltaicos. Equipo de formación en energía verde. Equipo de enseñanza. Equipo de formación profesional.
1. Introducción del equipo
1.1 Descripción general

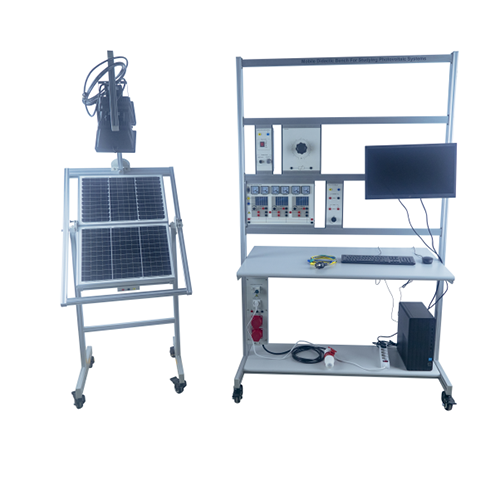

Plataforma didáctica móvil para el estudio de sistemas fotovoltaicos. Incluye un marco de aluminio. El marco de aluminio incluye un módulo de control de iluminación, un módulo de carga, un módulo de control de paneles solares y un módulo de salida de señal. El módulo de entrada de señal. La parte inferior del módulo de salida cuenta con un puerto USB para la conexión a un ordenador con todo el software necesario para la depuración del dispositivo.
Un módulo de fuente de luz solar simulada y un panel solar fotovoltaico se encuentran en un lateral del marco de aluminio. El panel solar fotovoltaico se encuentra directamente debajo de la fuente de luz solar simulada, en el mismo plano horizontal.
La parte inferior del marco de aluminio también cuenta con un módulo de caja de alimentación, y varios módulos interactúan entre sí para completar los objetivos didácticos de este producto.
1.2 Características
(1) La plataforma de formación adopta una estructura de columna de perfil de aluminio, que en su conjunto es simple y elegante. Está equipado con ruedas universales en la parte inferior y se puede mover con flexibilidad.
(2) La combinación de software y hardware permite completar el contenido de capacitación en diversas materias.
(3) La plataforma de capacitación cuenta con un buen sistema de protección de seguridad. 2 Parámetros técnicos
Potencia de entrada: monofásica 220 V, 50 Hz
Tamaño: 1250 mm x 700 mm x 1995 mm
Peso: <133 kg
Temperatura ambiente: -10 °C a +40 °C
Humedad relativa: <85 % (25 °C)

3 Lista de componentes e introducción detallada
3.1 Componentes principales
N.° Nombre
1 Marco de aluminio
2 Módulo de control de iluminación
3 Módulo de carga
4 Módulo de carga
5 Módulo de entrada de señal
6 Módulo de fuente de luz analógica
7 Panel solar fotovoltaico
8 Módulo de caja de alimentación
9 Ordenador
10 Rueda universal
3.2 Accesorios
N.° Nombre Cantidad
1 Multímetro digital
2 Enchufe de seguridad de 4 mm con conector hembra (negro)
3 Enchufe de seguridad de 4 mm con conector hembra (rojo)
4 Enchufe de seguridad de 4 mm con conector hembra (azul)
5 Enchufe de seguridad de 4 mm con conector hembra (amarillo)
6 Enchufe de seguridad de 4 mm con conector hembra (bicolor)
3
7 Cable de conexión de seguridad de 4 mm (azul) 4
8 Cable de conexión K4 (amarillo) 4
9 Cable USB 1
4 Lista de experimentos
Experimento 1: Prueba de voltaje de circuito abierto en paneles solares
Experimento 2: Prueba de corriente de cortocircuito en paneles solares
Experimento 3: Prueba del punto de máxima potencia en paneles solares
Experimento 4: Medición de la eficiencia de conversión de paneles solares
Experimento 5: Prueba de durabilidad de paneles solares
Experimento 6: Prueba de las características I-V o P-V de paneles solares
Experimento 7: Prueba de la característica voltamperio-amperio en paneles solares
Experimento 8: Prueba de voltaje de circuito abierto en serie en paneles solares
Experimento 9: Prueba de corriente de cortocircuito en serie en paneles solares
Experimento 10: Prueba de voltaje de circuito abierto en paralelo en paneles solares
Experimento 11: Prueba de cortocircuito en paralelo en paneles solares
Experimento 12: Prueba de las características de carga de paneles solares
Experimento 13: Prueba de software
