En la enseñanza de ingeniería eléctrica, la práctica es fundamental para consolidar el conocimiento teórico. La enseñanza tradicional en el aula suele limitarse a principios abstractos de circuitos y escenarios experimentales aislados, lo que dificulta que los estudiantes comprendan intuitivamente la lógica de funcionamiento, las características estructurales y los aspectos esenciales del mantenimiento de los equipos eléctricos. Para solucionar este problema en la enseñanza de electricidad, tanto en la formación profesional como universitaria, se ha creado el Soporte de Laboratorio para Dispositivos Eléctricos MR598E. Como dispositivo profesional para la formación en electricidad, integra múltiples componentes eléctricos comunes, sistemas de medición y módulos experimentales, proporcionando una plataforma de enseñanza práctica, estandarizada, completa y segura para la investigación de principios eléctricos, la formación en el funcionamiento de equipos y la práctica del análisis de fallos.

1. Descripción general del producto: Diseño estructural integrado para la enseñanza profesional
1.1 Descripción del producto

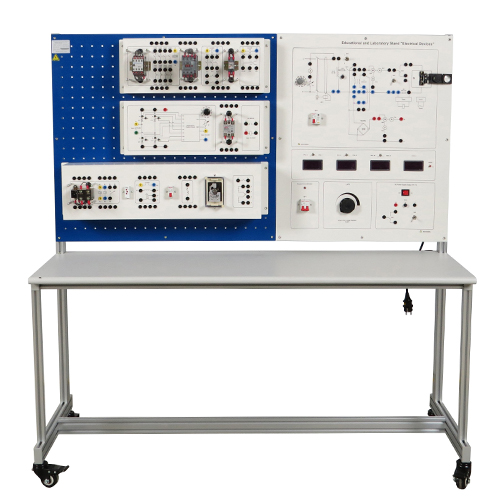

La cabina de formación en equipos eléctricos MR598E adopta un diseño estructural integrado de sobremesa, compacto y con todas las funciones. El sistema de formación se compone de una estructura principal, placas funcionales eléctricas profesionales, un panel frontal perforado y una mesa de experimentación integrada. La estructura general está razonablemente dividida, lo que integra eficazmente diversos equipos eléctricos industriales comunes y dispositivos experimentales específicos para la enseñanza.
A diferencia de las herramientas experimentales simples, este banco de laboratorio se centra en la combinación de practicidad industrial y relevancia didáctica. Reproduce fielmente las formas estructurales y los escenarios de funcionamiento de los equipos eléctricos más comunes en la ingeniería real, lo que permite a los usuarios aprender sistemáticamente los principios de diseño, los procedimientos operativos estándar y los métodos de mantenimiento diario de los equipos eléctricos comunes mediante experimentos prácticos inmersivos, logrando así una conexión fluida entre el aprendizaje teórico y la aplicación práctica industrial.
1.2 Características principales del producto
El panel frontal del equipo es el área central de operación y visualización, donde se imprimen los esquemas eléctricos estándar de la fuente de alimentación y se equipa con componentes completos de medición y control, lo que permite una enseñanza experimental visual y operativa. El panel integra tomas de interruptores, placas de dispositivos de medición digital, indicadores de cronómetro de precisión, dispositivos de interruptor de control y perillas de ajuste de voltaje de salida LATR, cubriendo todo el proceso de regulación, medición y control de la señal eléctrica.
Una característica destacada del equipo es el innovador diseño de observación de fusibles. Una lente de zoom está fijada sobre la toma de conexión del fusible. En el experimento de seguridad de fusibles, los usuarios pueden observar claramente todo el proceso de combustión y fusión a través de la lente, lo que resuelve el problema de la dificultad de observar a simple vista los procesos experimentales más pequeños. Este diseño intuitivo hace que el principio abstracto de protección contra sobrecorriente sea comprensible y concreto, mejorando notablemente la eficacia didáctica.

2. Parámetros técnicos estándar: Estable y fiable para la enseñanza a largo plazo
Como dispositivo experimental profesional para la enseñanza, el MR598E cuenta con especificaciones técnicas estandarizadas, un rendimiento operativo estable y un uso seguro y fiable, satisfaciendo las necesidades de uso frecuente y a largo plazo de los laboratorios escolares.
2.1 Parámetros de la fuente de alimentación
El equipo utiliza una fuente de alimentación industrial estándar monofásica de tres hilos CA 220 V 50 Hz, compatible con el entorno de alimentación convencional de los equipos eléctricos industriales, lo que garantiza la autenticidad y la aplicabilidad de los datos experimentales.
2.2 Dimensiones y peso generales
El soporte de laboratorio tiene unas dimensiones de 1570 mm × 630 mm × 1650 mm, con un diseño vertical compacto que ahorra espacio en el laboratorio y facilita la gestión centralizada y la organización de la enseñanza. Su peso neto es inferior a 150 kg, lo que garantiza una colocación estable y una buena estabilidad estructural, evitando eficazmente las vibraciones del equipo durante los experimentos y asegurando la precisión de las operaciones experimentales.

3. Configuración completa de componentes: Módulos de enseñanza eléctrica de categoría completa
El MR598E está equipado con un conjunto completo de módulos funcionales eléctricos y accesorios de soporte, que abarcan la regulación de la fuente de alimentación, el control de contactores, la protección de relés, la regulación electrónica de voltaje y otros campos eléctricos fundamentales. Cada módulo se configura de forma independiente y puede utilizarse en combinación, lo que permite diversos proyectos experimentales.
3.1 Módulos principales del cuerpo principal
El bastidor principal del equipo está equipado con cuatro módulos funcionales principales: módulo de equipo integrado en el bastidor, módulo de contactor de relés, módulo de equipo de protección de seguridad y módulo de equipo electrónico, que cubren prácticamente todas las unidades básicas de los sistemas de control eléctrico de baja tensión. 3.2 Equipamiento de precisión integrado en el cuerpo del bastidor
Está equipado conFuente de alimentación estable de +5 V/1 A, cronómetro de alta precisión (rango de medición de 0,01 a 99,99 segundos), dispositivo de medición digital con relé de corriente, transformador reductor de 220/42 V, resistencia de potencia de 50 W y 22 ohmios, autotransformador rectificador (LATR) de 0,4 kW, interruptor LATR, potenciómetro de ajuste de corriente de fuga e interruptor de modo de medición. Los diversos dispositivos de precisión permiten la medición de parámetros eléctricos multidimensionales y experimentos de regulación de circuitos.
3.3 Módulos funcionales de control y protección
En cuanto a los componentes de control, incorpora relés de contacto de CA y múltiples contactores de CA para simular escenarios de control automático de circuitos industriales. En cuanto a la protección de seguridad, cuenta con relés de corriente prioritaria, relés térmicos, disyuntores y relés de corriente máxima, cubriendo completamente los dispositivos de protección contra sobrecorriente, sobrecarga y cortocircuito comúnmente utilizados en sistemas eléctricos, lo que facilita a los estudiantes el aprendizaje de los principios de protección de seguridad eléctrica. 3.4 Módulos electrónicos y transformadores
Los módulos reguladores de voltaje de tiristor y de relé de estado sólido permiten la enseñanza de la regulación electrónica de voltaje y la tecnología de control sin contacto. El módulo transformador independiente proporciona condiciones estables de conversión de voltaje para diversos experimentos, garantizando la diversidad e integralidad de los proyectos experimentales.
3.5 Accesorios de soporte completos
El equipo incluye un conjunto completo de accesorios experimentales estandarizados, que comprende cables de conexión de seguridad de doble extremo de 4 mm y 1 m de varios colores (azul, verde, negro, rojo, amarillo y bicolor), fusibles de diversas especificaciones (1 A/2 A 5*20, 1 A 6*30) y puentes en U negros de 4 mm. Los accesorios completos garantizan el desarrollo fluido de diversos experimentos y satisfacen las necesidades de la enseñanza repetida y los experimentos en grupo.

4. Proyectos Experimentales Completos: Currículo Profesional para la Enseñanza de la Electricidad
Centrado en los módulos funcionales equipados, el MR598E admite una serie de proyectos experimentales eléctricos fundamentales, que abarcan el reconocimiento de dispositivos eléctricos básicos, la verificación del principio de funcionamiento y la investigación de las características de rendimiento, conformando un conjunto completo de cursos experimentales estandarizados para la enseñanza:
- Experimento de investigación de fusibles de seguridad: Observar el proceso de fusión de fusibles y dominar el mecanismo de protección contra sobrecorriente.
- Investigación del rendimiento de contactores de CA: Explorar el principio de funcionamiento y las características de control de conmutación de los contactores de CA.
- Experimento de funcionamiento de relés: Verificar la lógica de control y el principio de conversión de señal de varios relés.
- Investigación de las características de los interruptores automáticos de aire: Aprender el rendimiento de ruptura y protección de los interruptores automáticos de baja tensión.
- Experimento de relés de sobrecorriente y térmicos: Dominar los principios técnicos de protección contra sobrecargas eléctricas y sobrecorriente.
- Experimento de regulación de voltaje con tiristores: Investigar la tecnología de regulación electrónica de voltaje y las características de regulación de potencia.

5. Valor Docente y Escenarios de Aplicación
El banco de laboratorio de dispositivos eléctricos MR598E está especialmente diseñado para ingeniería eléctrica, automatización, mecatrónica y otras especialidades en institutos de formación profesional, escuelas técnicas y facultades de ingeniería universitarias. Esta plataforma rompe las limitaciones de los equipos tradicionales de un solo experimento, integra múltiples contenidos de enseñanza eléctrica y ofrece una gran versatilidad.
En la enseñanza, no solo satisface las necesidades de la enseñanza experimental básica de los cursos de electricidad, sino que también apoya la formación innovadora de los estudiantes, la evaluación de sus habilidades y la capacitación posterior a la competencia. Mediante el cableado práctico, la depuración de parámetros, el manejo de equipos y la observación de fallas, los estudiantes pueden mejorar eficazmente su capacidad operativa práctica, su capacidad de análisis de circuitos y su habilidad para el mantenimiento de equipos, sentando así una base sólida para su futura inserción laboral en el ámbito de la ingeniería eléctrica.

6. Resumen
Con un diseño estructural integrado, módulos funcionales completos, parámetros técnicos estandarizados y una amplia gama de proyectos experimentales, la plataforma de entrenamiento experimental eléctrico MR598E resuelve los problemas de la dispersión de contenidos y los escenarios experimentales únicos de la enseñanza eléctrica tradicional. Se trata de un equipo educativo práctico, eficiente y profesional. Combina a la perfección la enseñanza teórica y la práctica, lo que ayuda a los docentes a impartir una enseñanza eléctrica estandarizada y sistemática, y asiste a los estudiantes en la construcción de un sólido sistema de conocimientos profesionales en electricidad y en la mejora de su alfabetización práctica en ingeniería.
