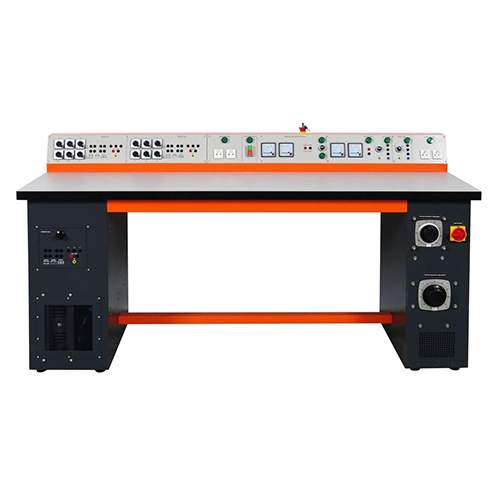

MR562E Estaciones de Electrotecnia Autónomas: Equipamiento Didáctico y de Formación en Redes Inteligentes (Smart Grid)
1. Introducción del producto
1.1 Descripción del producto
La estación de electrotecnia autónoma es un dispositivo de formación en cableado eléctrico respetuoso con el medio ambiente, diseñado para la enseñanza e integrando la instrucción teórica, la formación práctica y la operación segura. Permite la enseñanza práctica en áreas como el control eléctrico, la iluminación y el control de motores. Sus características principales son el uso de materiales ecológicos, su economía y durabilidad, así como su seguridad y comodidad. Su objetivo es ayudar a los estudiantes a dominar habilidades como la conexión de circuitos y la resolución de fallos mediante un diseño modular, al tiempo que reduce los costos de enseñanza y las dificultades de mantenimiento.
1.2 Características del producto
Diseño de larga vida útil: resistente a la corrosión y al envejecimiento; ofrece una larga vida útil y reduce los costos de reemplazo a largo plazo.
Diseño de ahorro energético: optimiza la estructura del circuito, reduce la pérdida de potencia y permite realizar prácticas de seguridad en baja tensión.
Formación en circuitos básicos: puede utilizarse para la mayoría de las operaciones de cableado de circuitos, tales como lámparas incandescentes, lámparas fluorescentes, interruptores táctiles, interruptores activados por voz y otros circuitos de iluminación, permitiendo realizar una serie de ejercicios de cableado.
Control de accionamientos eléctricos: permite realizar arranques directos, control de giro (hacia adelante y hacia atrás), arranque escalonado estrella-triángulo y otros controles de circuitos clásicos para motores asíncronos trifásicos. Está equipado con cargas resistivas, capacitivas e inductivas; se pueden seleccionar tres métodos de cableado según el esquema, y ​​dispone de seis interruptores de perilla ajustables para la regulación de la carga.
Seguro y fiable: utiliza bloques de terminales de seguridad de 4 mm; los contactos metálicos permanecen inaccesibles al tacto cuando el equipo no está en funcionamiento, evitando que los estudiantes los toquen accidentalmente. La estación de cableado está recubierta con una pintura de alto aislamiento, resistente a los arañazos, con un amplio rango de temperatura de funcionamiento, a prueba de polvo y resistente al agua, lo que evita el riesgo de cortocircuitos causados ​​por salpicaduras de líquidos o la intrusión de polvo.
Desconexión de emergencia: el interruptor de parada de emergencia y el disyuntor permiten interrumpir eficazmente todas las salidas. En caso de sobrecarga o cortocircuito en el circuito, el disyuntor desconecta eficazmente la alimentación eléctrica para garantizar la seguridad.
2. Especificaciones técnicas
Parámetros técnicos
Potencia de entrada:
Trifásica de cinco hilos, AC 380V
Dimensiones: 2000 mm * 750 mm * 1100 mm
Peso: 300 kg

3. Nombres y funciones de los componentes del producto
N.º Nombre
Cant.
1
Mando del transformador 0-430 V
1
2
Mando del transformador 0-270 V
1
3
Interruptor de alimentación principal
1
4
Terminal de entrada del inductor
6
5
Terminal de conexión del inductor
8
6
Mando de ajuste de inductancia
1
7
Mando de ajuste de resistencia
6
8
Terminal de conexión de la resistencia
8
9
Terminal de entrada de la resistencia
6
10
Mando de ajuste de capacitancia
6
11
Terminal de conexión del condensador
8
12
Terminal de entrada del condensador
6
13
Enchufe tipo francés
2
14
Indicador de alimentación
8
15
Interruptor de encendido
1
16
Voltímetro
1
17
Amperímetro
1
18
Interruptor de parada de emergencia con llave
1
19
Terminal de salida de conversión monofásica CA 0-250 V y CC 0-250 V
2
20
Interruptor giratorio
1
21
Voltímetro
1
22
Amperímetro
1
23
Terminal de salida monofásica CA 0-270 V
2
24
Interruptor giratorio
1
25
Terminal de salida trifásica CA 0-430 V
4
26
Interruptor giratorio
1
27
Terminal de salida trifásica CA 400 V
4
4. Introducción al nombre y función de los accesorios del producto
N.º
Nombre
Cant.
1
Cable eléctrico de seguridad de 4 mm (rojo)
5
2
Cable eléctrico de seguridad de 4 mm (amarillo)
5
3
Cable eléctrico de seguridad de 4 mm (azul)
5
4
Terminal de seguridad tipo puente de 4 mm
15
5
Cable eléctrico de seguridad de 4 mm (bicolor)
5
6
Cable eléctrico de seguridad de 4 mm (verde)
5
7
Cable eléctrico de seguridad de 4 mm (negro)
5
5. Lista de experimentos
1. Uso básico del equipo
