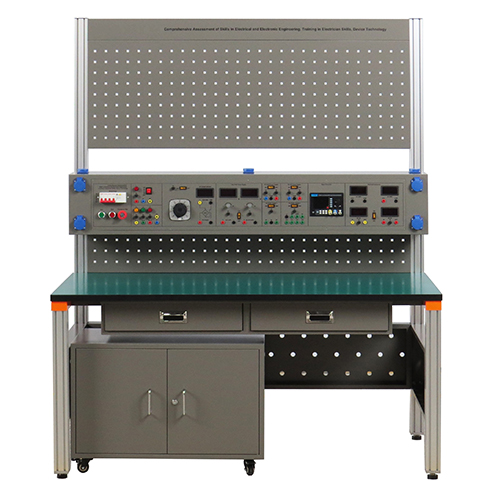

MR616E Sistema integral de evaluación de competencias en ingeniería eléctrica y electrónica | Formación en habilidades de electricista | Tecnología de dispositivos | Equipamiento de laboratorio educativo | Equipos de demostración | Laboratorio de instalaciones eléctricas
1. Introducción al equipo
1.1 Descripción del producto
Este producto es una plataforma de formación eléctrica que ofrece diversos tipos de fuentes de alimentación, métodos de control e instrumentos de medición. Asimismo, permite generar fuentes de alimentación con diferentes formas de onda. Su objetivo es proporcionar a escuelas de formación profesional, centros de capacitación técnica y departamentos de formación corporativa una plataforma experimental eléctrica completa, eficiente y segura para la capacitación de personal técnico en ingeniería eléctrica y electrónica.
1.2 Características del producto
1. El producto ofrece un excelente rendimiento en seguridad eléctrica, gracias a un diseño de protección superior y un sistema de puesta a tierra fiable.
2. El producto presenta un diseño estético y una estructura sencilla.
3. El producto está fabricado con materiales robustos y resistentes a la corrosión, lo que garantiza su durabilidad y prolonga significativamente su vida útil.
2. Especificaciones técnicas
2.1 Parámetros técnicos
Parámetros de alimentación: Trifásica de cinco hilos, CA 380 V, 50 Hz.
Requisitos del entorno operativo: Temperatura ambiente de -10 °C a +40 °C; humedad relativa < 85 % (a 25 °C). 2.2 Dimensiones y peso
Dimensiones: 1600 mm × 790 mm × 1935 mm
Peso: <200 kg

3. Nombres y funciones de los componentes del producto
3.1 Cuerpo principal del producto
N.º
Nombre
Cantidad
1
Paneles perforados
1
2
Módulos de reguladores de voltaje y puente rectificador
1
3
Bloques de terminales de salida monofásica (220 V) y trifásica (380 V)
1
4
Tomas de corriente de estilo europeo
7
5
Disyuntores y módulos de pulsadores multifunción
1
6
Módulos de salida de CC (0-36 V) de doble posición
1
7
Módulos de salida de potencia de varios tipos
1
8
Generadores de señales digitales
1
9
Instrumentos de medición de parámetros de potencia CA/CC
4
10
Cajones de escritorio
2
11
Escritorios y armarios móviles
1
3.2 Accesorios del producto
N.º
Nombre
Cantidad
1
Fusible de 2 A
10
2
Fusible de 3 A
10
3
Fusible de 5 A
10
4
Fusible de 6 A
10
5
Cable de conexión de seguridad eléctrica rojo de 4 mm
10
6
Cable de conexión de seguridad eléctrica verde de 4 mm
10
7
Cable de conexión de dos canales para generador digital
2
8
Cable de conexión de seguridad eléctrica negro de 4 mm
10
9
Cable de conexión de seguridad eléctrica amarillo de 4 mm
10
10
Cable de conexión de seguridad eléctrica azul de 4 mm
10
11
Cable de entrada (INPUT)
1
12
Cable adaptador USB
1
4. Lista de experimentos didácticos del producto (consulte el manual de experimentos para obtener más detalles)
(1) Instrucciones de uso del generador de señales digitales
