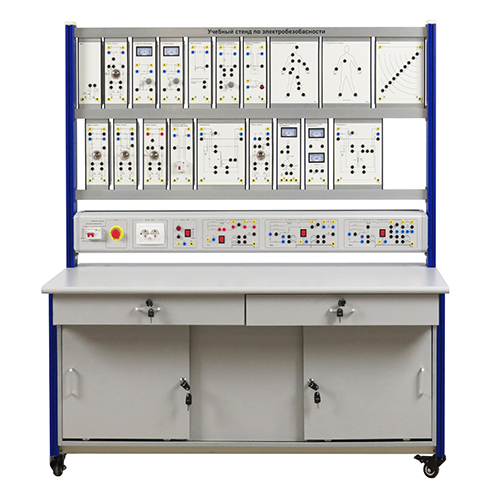

Plataforma de entrenamiento en seguridad eléctrica MR561E - Equipo didáctico - Materiales didácticos - Equipo de entrenamiento para redes inteligentes
1. Introducción del producto
1.1 Descripción del producto
Mediante la formación práctica, los estudiantes se familiarizan con las causas de diversos accidentes eléctricos y las medidas operativas prácticas para prevenirlos. Esto les permite comprender los accidentes eléctricos, prestarles atención y mejorar su capacidad para prevenirlos y resolverlos in situ. Los estudiantes también aprenderán diversos métodos de protección de seguridad de uso común.
1.2 Características del producto
(1) La plataforma de entrenamiento cuenta con una estructura de columnas de perfil de aluminio. Los instrumentos de medición y las fuentes de alimentación para el entrenamiento están integrados, lo que facilita su uso y reduce la probabilidad de daños.
(2) Su estructura modular, totalmente equipada, permite la combinación para diversos cursos de formación.
(3) Dispone de un sistema de protección de seguridad eficaz. Todos los terminales de alta tensión utilizan terminales de seguridad enchufables para evitar descargas eléctricas. Todo el sistema está conectado a tierra de forma fiable y, en caso de fuga, el suministro eléctrico se puede cortar rápidamente para mayor protección.
2. Especificaciones técnicas
2.1 Parámetros técnicos básicos
Alimentación eléctrica: Sistema monofásico trifásico de 220 V ± 10 % 50 Hz
Entorno operativo: Temperatura ambiente: -10 ℃ a +40 ℃; Humedad relativa: <85% (25℃)
2.2 Parámetros externos del equipo
Dimensiones: 1600 mm × 800 mm × 1800 mm
Peso: <100 kg

3. Introducción del producto
3.1 Producto principal
N.° Nombre Cantidad
1 Módulo 19
2 Caja de alimentación 1
3 Bastidor 1
3.2 Módulo del producto
N.° Nombre Cantidad
1 Módulo de interruptor de corriente residual FL-1 1
2 Módulo de corriente de fuga FL-3 1
3 Caja de corriente de irrupción PW-1 1
4 Módulo de carga LD-1 1
5 Módulo de tensión de fuga FV-1 1
6 Módulo de voltímetro y amperímetro HM-4 1
7 Módulo de prueba HM-3 1
8 Módulo de corriente HM-2 1
9 Módulo de resistencia HM-1 1
10 Módulo transformador TR-3 1
11 Módulo de CC pulsante FI-2 1
12 Módulo transformador TR-1 1
13 Módulo de resistencia de puesta a tierra PB-1 1
14 Módulo de carga LD-4 1
15 Módulo de carga LD-5 1
16 Módulo de carga LD-6 1
17 Módulo de carga LD-7 1
18 Módulo de carga LD-8 1
19 Protección contra subtensión FV-2 1
3.3 Caja de alimentación del producto
N.° Nombre Cantidad
1 Disyuntor 1
2 Interruptor de emergencia 1
3 Toma de corriente de 220 V 2
4 Fuente de alimentación de 220 V 1
5 Circuito IT 1
6 Circuito TT 1
7 Circuito TN-C-S 1
3.4 Accesorios del producto
N.° Nombre Cantidad
1 Cable de conexión de seguridad eléctrica de 4 mm, 1 m, doble extremo, amarillo 5
2 Cable de conexión de seguridad eléctrica de 4 mm, 1 m, doble extremo, negro 10
3 Cable de conexión de seguridad eléctrica de 4 mm, 1 m, doble extremo, rojo 5
4 Cable de conexión de seguridad eléctrica de 4 mm, 1 m Cable de conexión eléctrica de seguridad de doble extremo, azul, 10 mm, 5 mm, 1 m, doble extremo, bicolor, 5 mm, 6 mm, multímetro digital UA9205, 1 mm, 7 mm, comprobador de resistencia de puesta a tierra 410, 5 A, 1 mm, 8 mm, medidor de resistencia de aislamiento, 500 V, 1 mm.
4. Lista de experimentos didácticos del producto: Experimento 1: Experimento de aislamiento de protección
Experimento 2: Experimento de medición de tensión de paso y trampa de potencial
Experimento 3: Experimento de medición de resistencia del cuerpo humano
Experimento 4: Experimento de protección contra baja tensión
Experimento 5: Experimento de protección con disyuntor residual de corriente constante
Experimento 6: Experimento de protección con disyuntor residual de tensión constante
Experimento 7: Experimento de medición de resistencia de puesta a tierra
Experimento 8: Experimento de medición de resistencia de aislamiento
Experimento 9: Experimento de simulación de descarga eléctrica directa
Experimento 10: Experimento de simulación de descarga eléctrica indirecta
Experimento 11: Experimento de simulación de medidas de protección en una red de suministro eléctrico TN
Experimento 12: Simulación Experimento de protección contra descargas eléctricas directas
Experimento 13: Medición de la tensión residual de la corriente que fluye a través de la resistencia del cuerpo humano
Experimento 14: Medición de la corriente continua pulsante con componente de corriente alterna que fluye a través de la resistencia del cuerpo humano
