1. Descripción del Producto
1.1 Descripción General
El control de procesos es la abreviatura de control automático del proceso de producción y constituye una parte importante de la tecnología de automatización. Generalmente se refiere a los procesos de producción de las industrias petrolera, química, eléctrica, metalúrgica, ligera, de materiales de construcción, nuclear, etc. En la producción industrial moderna, la tecnología de control de procesos desempeña un papel cada vez más importante para lograr indicadores técnicos y económicos óptimos, mejorar los beneficios económicos y la productividad laboral, mejorar las condiciones laborales y proteger el medio ambiente.
Tomando como eje principal la tecnología y los sistemas de equipos clave en la automatización y los sistemas de información de la industria de procesos, se diseñan equipos avanzados e integrales de capacitación y enseñanza para laboratorios profesionales de control de procesos y se establecen las bases clave para la capacitación en ingeniería de laboratorio.
El diseño de esta unidad de capacitación es razonable y ofrece una gran versatilidad. No solo cumple con los requisitos de la enseñanza experimental para cursos profesionales como automatización industrial y control automático en universidades, sino que también es adecuada para la investigación y el desarrollo de proyectos de posgrado. 1.2 Características

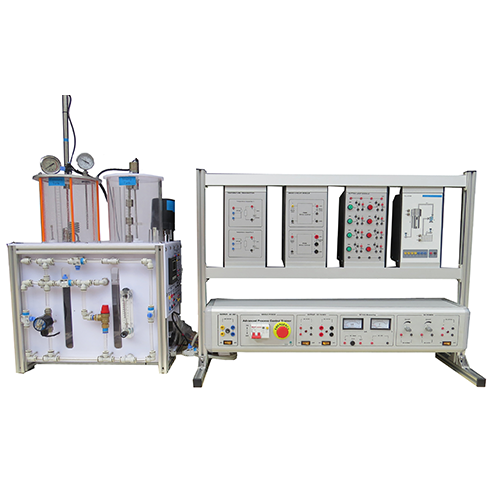

1. El equipo de capacitación cuenta con un marco de perfil de aluminio industrial, un diseño de estructura transparente y una interfaz de estructura abierta. El sistema se instala sobre una mesa y ofrece una ubicación flexible.
2. El producto cuenta con una estructura de escritorio, un diseño de marco de aleación de aluminio y dos partes: el objeto de control y el sistema de control. Puede combinarse en la estación de trabajo o usarse por separado según las necesidades. Por ejemplo, al agregar el sistema de control a diferentes cajas de carga simuladas, se puede convertir en un equipo de capacitación de PLC, lo que aumenta considerablemente la flexibilidad de uso.
3. La interfaz de entrada/salida del equipo es compatible. La unidad de accionamiento y la unidad de control PLC cuentan con una caja colgante, fácil de reemplazar. Puede utilizarse como carga de circuito electrónico o como objeto de ejecución del sistema de control PLC, y puede ampliarse y actualizarse según sea necesario.
2. Parámetros de rendimiento
1. Fuente de alimentación: monofásica trifásica de 220 V + 5 % 50 Hz. 2. Dimensiones: 1600 x 800 x 1680 mm (largo x ancho x alto)
3. Capacidad de la máquina: <1 kVA. Señal de control: voltaje 0,5 V/4-20 mA.
4. Alimentación del objeto de control: motor 24 V CC 10 %, válvula de control 24 V CC ±10 %, calefacción 48 V CC ±10 %.
5. Entorno de trabajo. -10 °C a 40 °C, humedad relativa: 20 % ~ 90 % sin condensación
6. Condiciones de trabajo: Temperatura: -10 °C a +40 °C, humedad relativa: <85 % (25 °C)
Configuración del sistema
Componentes principales del sistema:
Número de serie, Nombre del producto, Cantidad
1 Dispositivo objeto del sistema de control de procesos: 1 juego
2 Instalaciones eléctricas para sistemas de control de procesos: 1 juego
