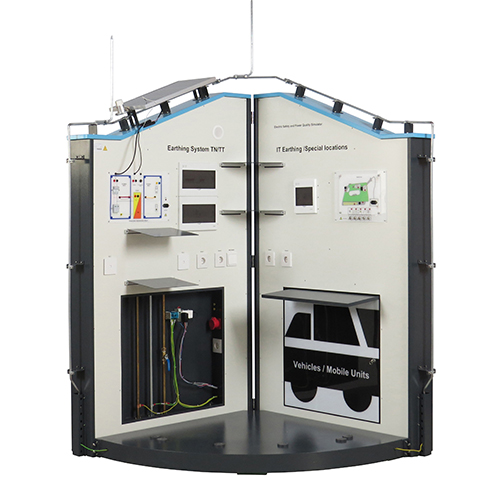

Simulador de Seguridad Eléctrica y Calidad de Energía MR606E - Equipo Educativo - Materiales Didácticos - Equipo de Capacitación para Redes Inteligentes
1. Introducción del Producto
1.1 Descripción del Producto
Simulador 3D de situaciones reales de seguridad y calidad, con numerosos riesgos y errores corregidos.
Para la enseñanza y capacitación de grandes grupos de personas, así como para la práctica independiente.
Pruebas y resolución de problemas completas de análisis de calidad de energía y equipos eléctricos de baja tensión, sistemas de iluminación, sistemas de puesta a tierra, sistemas fotovoltaicos, instrumentos, equipos, máquinas o cuadros eléctricos, utilizando métodos, procedimientos de prueba y herramientas modernas.
1.2 Características del Producto
Módulo de capacitación: Seguridad de equipos eléctricos de baja tensión
Módulo de capacitación: Sistemas de puesta a tierra TN/TT/IT
Módulo de capacitación: Protección contra rayos
Módulo de capacitación: Protección contra sobretensiones
Módulo de capacitación: Seguridad de equipos y ubicaciones especiales
Módulo de capacitación: Seguridad de vehículos y equipos móviles
Módulo de capacitación: Calidad de energía y voltaje
Módulo de capacitación: Seguridad de aparatos y máquinas
Módulo de capacitación: Sistemas fotovoltaicos
Ejercicios prácticos
Resistencia de aislamiento; Continuidad de conductores de protección; Impedancia de línea; Resistencia de bucle; Pruebas RCD (tensión de contacto, disparo, corriente de disparo, autodiagnóstico); Puesta en servicio y pruebas de monitores de fugas y aislamiento IMD, ELM, RCM; Resistencia de tierra (4 hilos, 3 hilos, 2 hilos, dos pinzas amperimétricas); Resistencia de tierra específica; Durabilidad de bisagras y patas de protección contra rayos; Prueba de protección contra sobretensiones; Corriente de fuga; Rotación de fase; Alta tensión; Frecuencia; AUTO SEQUENCE® para sistemas de puesta a tierra TN, TT o IT Programa; Calidad de la energía
2. Especificaciones técnicas
2.1 Parámetros técnicos básicos
Alimentación eléctrica
Trifásica, cinco hilos, 380 V, 50 Hz
Entorno de funcionamiento
-40 °C a +65 °C
2.2 Parámetros de apariencia del equipo
Dimensiones
1620 mm x 1540 mm x 2730 mm
Peso
<250 kg

3. Introducción del producto
3.1 Componentes
Número
Nombre
Cantidad
1
Pararrayos
2
2
Panel fotovoltaico
1
3
Interruptor fotosensible
1
4
Panel de control solar
1
5
Puerto de red
2
6
Tarjeta de almacenamiento
6
7
Caja de conexiones de tierra
1
8
Interruptor
1
9
Toma de corriente europea 1
1
10
Enchufe impermeable
1
11
Toma de corriente europea 2
2
12
Armario de control TN/TT
1
13
Lámpara de iluminación
1
14
Armario de control de TI
1
15
Fallo en el entorno real Panel de simulación
2
16
Toma europea 3
2
17
Simulación de vehículos
1
18
Toma analógica con conexión a tierra
6
19
Interruptor de control único
1
3.2 Módulos de producto
Número
Nombre
Cantidad
1
Seguridad de equipos eléctricos de baja tensión
1
2
Módulo de capacitación en sistemas de puesta a tierra TN/TT/IT
1
3
Módulo de capacitación en protección contra rayos
1
4
Protección contra sobretensiones
1
5
Módulo de capacitación en seguridad para equipos y ubicaciones especiales
1
6
Módulo de capacitación en seguridad para vehículos y equipos móviles
1
7
Calidad de la energía y la tensión
1
8
Módulo de capacitación en seguridad eléctrica y de maquinaria
1
9
Sistema fotovoltaico
1
3.3 Accesorios de producto
Número
Nombre
Cantidad
1
Comprobador eléctrico multifuncional
1
2
Comprobador fotovoltaico
1
3
Cable de alimentación europeo
1
4
Medidor de corriente de fuga de alta precisión
1
5
Multímetro
1
6
Comprobador de baja resistencia de CC
1
7
Resistencia de tierra Probador
1
8
Probador de resistencia de tierra
1
9
Analizador de calidad de energía
2
4. Lista de experimentos didácticos del producto
(1) Prueba de escenario de plancha o lavadora (simulación de fallas)
(2) Prueba de circuito TN/TT/IT
(3) Recopilación de datos de paneles fotovoltaicos
