MR1002R Entrenador híbrido de energías renovables. Equipo de formación en energías renovables. Equipo didáctico. Equipo de enseñanza.
1. Introducción del producto
1.1 Descripción del producto
Las energías renovables incluyen la energía solar, la energía eólica, la energía del hidrógeno, etc. Se pueden reciclar en la naturaleza y constituyen una fuente inagotable de energía.

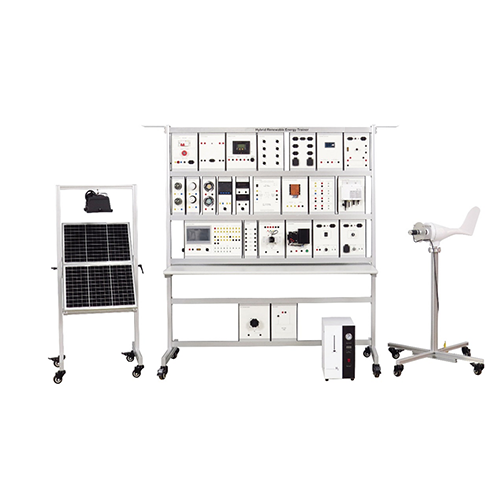

El Entrenador Híbrido de Energías Renovables MR1002R es un dispositivo que se utiliza para aprender diversas formas de utilización de energías renovables. El producto puede enseñar y demostrar tres tipos diferentes de utilización de energías renovables: energía solar, energía eólica e energía del hidrógeno. La energía solar puede utilizar fuentes de luz simuladas (lámparas halógenas) para la generación de energía, la energía eólica sin aspas, y generadores de hidrógeno y pilas de combustible de hidrógeno para la enseñanza de la generación de energía. El producto proporciona diversos dispositivos de medición de carga y potencia que pueden utilizarse para diversos experimentos interesantes. También hemos añadido funciones digitales al producto, que permiten obtener datos experimentales en tiempo real a través de una computadora, como voltaje o corriente, e incluso controlar el producto a distancia.
1.2 Características del producto
1. El producto es atractivo, atractivo, robusto y duradero. 2. El producto está equipado con un conjunto completo de módulos experimentales, que pueden utilizarse para realizar experimentos didácticos enriquecedores e interesantes.
3. El producto cuenta con un excelente diseño de seguridad.
4. El producto es compatible con digitalización y control remoto.
2. Especificaciones técnicas
2.1 Parámetros técnicos
Parámetros de la fuente de alimentación principal: 220 V CA, 50-60 Hz
Voltaje de la batería: 12 V CC
Parámetros del panel fotovoltaico: voltaje 12 V CC; potencia 30 W; tamaño 520 x 410 mm
Parámetros de resistencia del disco ajustable: resistencia 0-1 KΩ; potencia 100 W
Parámetros del inversor: entrada 12 V CC; salida 220 V CA, 50 Hz; potencia 500 W ~ 1000 W
Parámetros del microinversor conectado a la red: voltaje 220 V CA; potencia 300 W
Parámetros del controlador solar: tipo PWM; voltaje 12/24 V; corriente 10 A
Parámetros de la pila de combustible: potencia 30 W; voltaje 7-8 V;
Parámetros del generador de hidrógeno: caudal 300 ml/min;
Parámetros de la fuente de luz solar simulada: potencia 500 W;
Parámetros del aerogenerador: salida trifásica CA 12 V; potencia 200 W;
Parámetros del controlador del aerogenerador: entrada trifásica CA 12 V; potencia 200 W; salida CC 12 V;
Condiciones ambientales de trabajo: temperatura ambiente -10 °C a +40 °C, humedad relativa <85 % (25 °C). 2.2 Dimensiones y peso
Dimensiones 1: 1680 mm x 870 mm x 2010 mm
Peso 1: 174 kg
Dimensiones 2: 1150 mm x 960 mm x 1570 mm
Peso 2: 82 kg
3. Componentes del producto
3.1 Componentes principales del producto
N.º Nombre
1 Módulo de potencia
2 Módulo de salida de 24 V CC
3 Controlador fotovoltaico
4 Módulo de interfaz RS485
5 Módulo de interfaz de 220 V CA
6 Fuente de alimentación ajustable de 0 a 36 V CC
7 Módulo de simulación de panel fotovoltaico
8 Módulo de lámpara incandescente de carga CA
9 Módulo de lámpara de bajo consumo de carga CA
10 Módulo de carga CC
11 Módulo de medidor multifunción monofásico
12 Módulo de medición CA/CC
13 Módulo inversor
14 Controlador de generación de energía eólica
15 Módulo de medición de aislamiento
16 Microinversor conectado a la red
17 Módulo de adquisición de datos
18 Módulo de diodo unidireccional
19 Electrónica Potenciómetro
20 Pila de combustible de hidrógeno
21 Módulo de control de motor de energía eólica simulada
22 Módulo de control de fuente de luz solar simulada
23 Resistencia variable ajustable manualmente
24 Módulo de batería de 12 V CC
25 Generador de hidrógeno
26 Turbina eólica
27 Fuente de luz solar simulada
28 Panel fotovoltaico
3.2 Accesorios del producto
N.° Nombre
1 Línea de comunicación RS485
2 Cable de alimentación con clavija
3 Línea de conexión de alimentación
4 Línea de datos USB
5 Unidad flash USB de software
6 Cable de conexión de seguridad de 2 mm
7 Cableado para inversor conectado a la red eléctrica
8 Cable de conexión de seguridad amarillo de 4 mm
9 Cable de conexión de seguridad rojo de 4 mm
10 Tubería de gas
11 Cable de conexión de seguridad negro de 4 mm
12 Cable de conexión de seguridad azul de 4 mm
13 Cable de conexión de seguridad verde de 4 mm
14 Cable de conexión de seguridad de 4 mm
15 Vaso medidor
16 KOH sólido
4. Lista de configuración del producto
N.° Nombre Cantidad
1 Módulo de potencia 1
2 Módulo de salida de 24 V CC 1
3 Controlador fotovoltaico 1
4 Módulo de interfaz RS485 1
5 Módulo de interfaz de 220 V CA 1
6 Fuente de alimentación ajustable de 0-36 V CC 1
7 Módulo de simulación de panel fotovoltaico 1
8 Módulo de lámpara incandescente de carga CA 1
9 Módulo de lámpara de bajo consumo de carga CA 1
10 Módulo de carga CC 1
11 Módulo de medidor multifunción monofásico 1
12 Módulo de medición de CA y CC 1
13 Módulo inversor 1
14 Controlador de generación de energía eólica 1
15 Módulo de medición de aislamiento 1
16 Microinversor conectado a la red 1
17 Módulo de adquisición de datos 1
18 Módulo de diodo unidireccional 1
19 Potenciómetro electrónico 1
20 Pila de combustible de hidrógeno 1
21 Módulo de control de motor de energía eólica simulado 1
22 Módulo de control de fuente de luz solar simulada 1
23 Ajustable manualmente Reóstato 1
24 Cable de comunicación RS485 9
25 Cable de alimentación con enchufe británico de tres hilos 1
26 Cable de alimentación con clavija 7
27 Cable de datos USB 1
28 Unidad flash USB de software 1
29 Cable de conexión de seguridad verde de 2 mm 16
30 Cableado del inversor conectado a la red 2
31 Cable de conexión de seguridad amarillo de 4 mm 5
32 Cable de conexión de seguridad rojo de 4 mm 5
33 Conducto de aire 1
34 Cable de conexión de seguridad negro de 4 mm 5
35 Cable de conexión de seguridad azul de 4 mm 5
36 Cable de conexión de seguridad verde de 4 mm 5
37 Cable de conexión de seguridad de 4 mm de longitud (rojo y negro) 2
38 Vaso medidor 1
39 KOH sólido 2
5. Lista de experimentos didácticos del producto
(1) Experimento de generación de energía con pila de combustible de hidrógeno
(2) Experimento con potenciómetro electrónico
(3) En modo manual, utilice paneles fotovoltaicos para realizar el experimento de salida de CC
(4) En modo PC, utilice paneles fotovoltaicos para realizar el experimento de CC Experimento de salida
(5) Cuando la intensidad de la luz es baja, se cambia automáticamente al modo de inversor fuera de la red.
(6) Experimento de generación de energía con inversor conectado a la red.
(7) En modo manual, utilice un aerogenerador para realizar un experimento de salida de CC.
(8) En modo manual, utilice un aerogenerador para realizar un experimento de carga de batería.
(9) En modo PC, utilice un aerogenerador para realizar un experimento de carga de batería.
(10) Experimento de recopilación de valores numéricos del módulo de medición de CA y CC mediante software.
(11) Experimento de recopilación de valores numéricos del módulo de medición de CA y CC mediante software.
(12) Experimento de recopilación de valores numéricos del módulo de medición de aislamiento mediante software.
(13) Experimento de exportación de datos recopilados mediante software.
