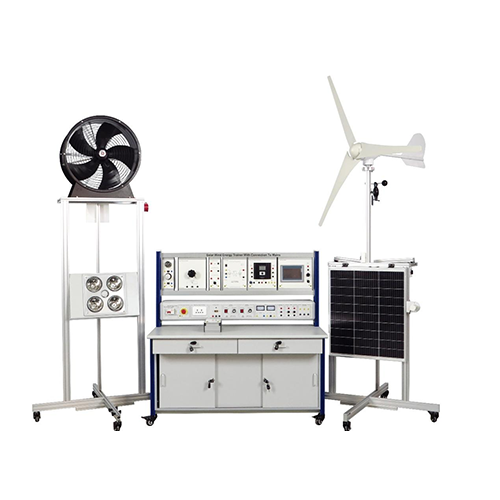

MR1013R Entrenador de Energía Solar Eólica con Conexión a la Red Eléctrica, Equipo de Formación en Energías Renovables, Equipo Didáctico, Equipo de Formación Profesional
1. Introducción del Producto
1.1 Descripción del Producto
Este dispositivo de formación simula el proceso de generación de energía eólica y solar, para que los estudiantes adquieran una comprensión preliminar e intuitiva del sistema híbrido de generación de energía eólica-solar. La turbina eólica es impulsada por un ventilador y el panel solar por una lámpara halógena de alta luminosidad. El equipo está equipado con sensores de velocidad y dirección del viento, sensores de intensidad lumínica y sensores de temperatura para reflejar los datos de diversas condiciones de trabajo durante la generación de energía eólica y solar. Mediante experimentos relevantes, los estudiantes pueden desarrollar los conocimientos y habilidades correspondientes.
1.2 Características del Producto
(1) La mesa de formación adopta una estructura de columna de perfil de aluminio, con instrumentos de medición y fuente de alimentación de formación integrados, y una rueda universal en la parte inferior. Cada unidad es flexible, fácil de usar y resistente a los daños. (2) El circuito experimental y la configuración del dispositivo están completos y pueden utilizarse en combinación para completar el contenido de formación de diversas asignaturas.
(3) La mesa de entrenamiento cuenta con un buen sistema de protección de seguridad. 2. Especificaciones técnicas
2.1 Parámetros técnicos
Parámetros de la fuente de alimentación: monofásica trifásica CA 220 ±5% 50 Hz
Condiciones ambientales de trabajo: 35~85% HR (sin condensación)
Temperatura recomendada: -10~+40 °C, temperatura límite: ≤80 °C
Parámetros del inversor: CC 12 V - CA 220 V
Módulo controlador híbrido eólico-solar: CC 12 V, 400 W con comunicación 485
Resistencia del disco: 500 W, 1 kΩ
Aerogenerador: trifásico CA 12 V, 400 W (con 3 aspas)
Velocidad del viento inicial: 2,5 m/s
Velocidad del viento nominal: 11,5 m/s
Diámetro del impulsor: 1,55 m
Sensor integrado de velocidad y dirección del viento; Fuente de alimentación: 24 V CC
Salida analógica: 4-20 mA, monofilar
Transmisor de temperatura: Pt100, fuente de alimentación: 24 V CC, salida: 0-100 ℃, 4-20 mA
Panel solar fotovoltaico: 90 W, 12 V
2.2 Dimensiones y peso
Dimensiones: 1480 mm x 790 mm x 1600 mm
Peso: aprox. 157 kg
3. Componentes del producto
3.1 Componentes principales del producto
N.° Nombre
1 Ventilador de simulación de fuente eólica
2 Fuente de luz de simulación de energía solar
3 Módulo de carga de bombilla
4 Módulo de resistencia ajustable
5 Módulo de medición de V/I/P CC
6 Módulo inversor
7 Módulo controlador híbrido eólico-solar
8 Módulo de pantalla táctil
9 Aerogenerador
10 Sensor de dirección y velocidad del viento
11 Sensor de luz
12 Paneles solares
13 Módulo de resistencia de descarga
14 Mesa de experimentación

3.2 Componentes eléctricos del producto
N.° Nombre
1 Disyuntor 2P (con protección contra fugas) Protección)
2 Interruptor de parada de emergencia
3 Toma de corriente CA de 220 V con tres enchufes y dos entradas
4 Fuente de alimentación CC de 24 V
5 Fuente de viento simulada
6 Fuente de luz simulada
7 Voltímetro y amperímetro CA
8 Salida del panel fotovoltaico
9 Módulo de batería
10 Salida de generación de energía eólica
3.3 Accesorios del producto
N.° Nombre Cantidad
1 Cable de conexión de seguridad de 4 mm, 1 metro, rojo 10
2 Cable de conexión de seguridad de 4 mm, 1 metro, negro 10
3 Cable de conexión de seguridad de 4 mm, 1 metro, amarillo 5
4 Cable de conexión de seguridad de 4 mm, 1 metro, azul 5
5 Cable de conexión de seguridad de 4 mm, 1 metro, bicolor 4
6 Multímetro digital 1
7 Software (disco USB) 1
8 Cable de comunicación USB a DP9 1
9 Cable USB azul de 1,5 metros en ambos extremos 1
10 Fusible de 10 A 4
11 Fusible de 5 A 4
12 Seguro de coche 15 A 1
13 Sensor de temperatura 1
14 Línea telefónica 1
15 Cable de alimentación 1
16 Cable 2
17 Cargador 1
4. Lista de configuración del producto
N.° Nombre Cantidad
Componente 1 Ventilador de simulación de fuente de viento 1
Componente 2 Fuente de luz de simulación solar 1
Componente 3 Módulo de pantalla táctil 1
Componente 4 Módulo de medición de V/I/P CC 1
Componente 5 Módulo de carga variable de 0-1 K 500 Ω 1
Componente 6 Módulo de carga de bombilla 1
Componente 7 Módulo inversor 1
Componente 8 Módulo híbrido eólico-solar 1
Componente 9 Turbina eólica 1
Componente 10 Sensor de dirección y velocidad del viento 1
Componente 11 Sensor de luz 1
Componente 12 Panel solar 1
Componente 13 Módulo de resistencia de descarga 1
Componente 14 Caja de alimentación del sistema experimental 1
Componente 15 Batería 1
5. Lista de experimentos didácticos del producto
(1) Experimento de descarga de batería
(2) Solar Experimento de carga
(3) Experimento de carga eólica
(4) Experimento híbrido eólico-solar
(5) Experimento de carga de batería con cargador
(6) Experimento de prueba de potencia máxima
(7) Experimento de prueba de medición de voltaje/corriente
(8) Operación del software del entrenador solar-eólico MR500E que se puede conectar a una fuente de alimentación
(9) Experimento de carga de impulso para generación de energía solar
(10) Experimento de carga de impulso para generación de energía eólica
