Entrenador Solar y Eólico Sistema de Entrenamiento con Células Solares Equipo de Formación Profesional Equipo de Enseñanza

MR1010R Sistema de Entrenamiento de Células Solares para Formación Profesional, Equipo de Enseñanza
1. Introducción al equipo
1.1 Descripción general

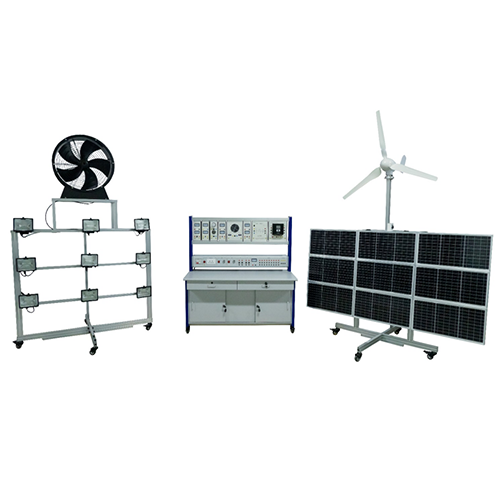

Este dispositivo de entrenamiento está diseñado para simular y demostrar el proceso de generación de energía eólica y solar, de modo que los estudiantes puedan comprender intuitivamente el principio de funcionamiento de los sistemas híbridos de generación de energía eólica y solar. El dispositivo incluye principalmente turbinas eólicas, paneles solares, estructuras de aluminio con marco de columna, instrumentos de medición integrados, ruedas universales y sistemas de protección de seguridad. Mediante operaciones experimentales relevantes, los estudiantes pueden comprender a fondo y dominar los conocimientos y habilidades relevantes de los sistemas híbridos de generación de energía eólica y solar.
1.2 Características
(1) Diseño estructural razonable: La plataforma de entrenamiento adopta una estructura de aluminio con marco de columna, que integra instrumentos de medición y fuentes de alimentación. Cuenta con ruedas universales en la parte inferior, lo que facilita su movimiento y uso combinado, y no se daña fácilmente.
(2) Configuración completa del equipo: Los circuitos y dispositivos experimentales están completamente configurados y pueden utilizarse en diversos proyectos experimentales, lo que ayuda a cultivar las habilidades prácticas y los conocimientos teóricos de los estudiantes. (3) Alta seguridad: La plataforma de entrenamiento cuenta con un sistema de protección eficaz para garantizar la seguridad del proceso experimental.
(4) Simulación del entorno real: Al simular fuentes de viento y luz, el proceso experimental se asemeja más al entorno real de generación de energía eólica y solar.
(5) Gran practicidad: El diseño del dispositivo se centra en la practicidad y ofrece a los estudiantes una plataforma de aprendizaje práctica ideal. 2. Parámetros técnicos
Potencia de entrada
Monofásica trifásica 220 V ± 5 %, 50 Hz
Peso
Dispositivo de generación de energía eólica: aprox. 55 kg
Dispositivo de generación de energía solar: aprox. 75 kg
Plataforma de entrenamiento: aprox. 150 kg
Dimensiones
Marco: 1580 mm x 1280 mm x 1600 mm
Panel solar: 2060 mm x 100 mm x 1080 mm
Mesa de entrenamiento: 1460 mm x 790 mm x 1540 mm
Entorno de trabajo
Temperatura: -10 ~ +40 °C, temperatura ≤ 80 °C
Humedad: 35 ~ 85 % HR (sin condensación)
No hay gases corrosivos ni inflamables ni grandes cantidades de polvo conductor en el entorno.

3. Lista de componentes e introducción detallada
Componente principal
N.° de nombre
1. Instalaciones de simulación de viento y simulación de luz
2. Plataforma de entrenamiento
3. Dispositivo de generación de energía eólica solar
4. Experimento Lista
Experimento 1: Características de carga de la batería y protección contra descarga
Experimento 2: Experimento de entrenamiento sobre la conexión del sistema de enseñanza de producción de energía doméstica
Experimento 3: Experimento sobre los principios básicos del inversor
Experimento 4: Experimento de prueba de voltaje de circuito abierto en paneles fotovoltaicos
Experimento 5: Experimento de simulación de un sistema de generación de energía eólica
Experimento 6: Experimentos en serie y en paralelo de paneles fotovoltaicos
Experimento 7: Experimento de medición de potencia máxima de paneles fotovoltaicos en diferentes condiciones de iluminación
Experimento 8: Experimento de control de carga de energía eólica
Experimento 9: Experimento de carga de CA accionada por la fuente de alimentación del inversor
