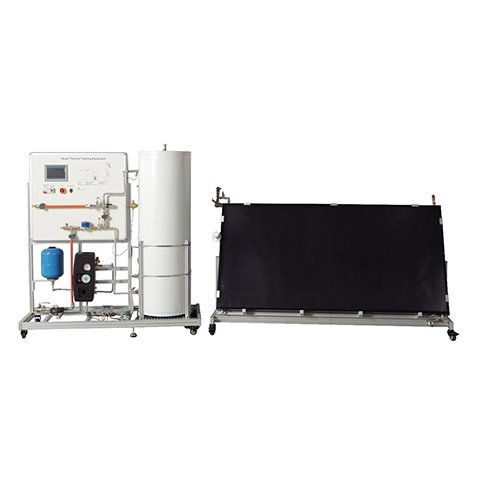

MR1012R Equipo de Entrenamiento Solar Térmico, Sistema de Entrenamiento de Células Solares, Equipo Didáctico, Equipo de Enseñanza
1. Introducción del Producto
1.1 Descripción del Producto
El colector solar es un dispositivo experimental para el estudio del calor solar. Puede medir y recopilar datos de temperatura, caudal, presión y otros, y realizar la comunicación de datos. El dispositivo admite operación local y remota por software. Puede simular todo el proceso de producción, almacenamiento y transporte de agua caliente sanitaria.
1.2 Características del Producto
1. Dispositivo experimental para el estudio del calor solar (calentador solar de agua individual de 200 L, colector de 2,2 m²)
2. Operación local y remota por software
3. Recopilación de múltiples datos de medición (temperatura, caudal, presión, etc.) y comunicación de datos.
4. Análisis técnico, económico y ambiental.
5. Balance térmico, tamaño y racionalidad de los componentes.
6. Cableado eléctrico y conexión de tuberías.
7. Colector solar móvil. 2. Especificaciones técnicas
2.1 Parámetros técnicos
Bomba de refuerzo de circulación de tres velocidades: arranque y parada automáticos, 24 V CC, 50-85 W, 25-35 L/min
Transmisor de temperatura: entrada 24 V CC, -50-150 °C, salida 4-20 mA
Colector de placa plana (película azul): área de absorción de 2 m² (1 x 2 m)
Depósito de almacenamiento de agua: 150 L
2.2 Dimensiones y peso
Dimensiones 1: 1630 mm x 680 mm x 1840 mm
Peso 1: 156 kg
Dimensiones 2: 2230 mm x 830 mm x 1450 mm
Peso 2: 127 kg

3. Componentes del producto
3.1 Componentes principales del producto
N.º Nombre
1 Pantalla táctil
2 Disyuntor
3 Contador de energía eléctrica
4 Interruptor de carga
5 Interfaz de cable de red
6 Diagrama esquemático del sistema
7 Válvula de conmutación de agua sanitaria
8 Sensor de temperatura de salida de agua mezclada
9 Válvula mezcladora de temperatura constante
10 Agua fría Válvula de drenaje de agua
11 Contador de agua fría
12 Sensor de temperatura de agua fría
13 Tanque de expansión
14 Válvula de seguridad de circulación
15 Válvula de entrada de agua fría, filtro
16 Válvula de retención de agua fría
17 Bomba de refuerzo de agua fría
18 Estación de bombeo solar (incluye bomba de circulación, manómetro y válvula de retención)
19 Contador de calor
20 Válvula de seguridad de entrada de agua fría
21 Válvula de conmutación de entrada de circulación
22 Sensor de temperatura de salida del tanque de agua
23 Válvula de escape del tanque de agua
24 Tanque de agua
25 Válvula de escape del colector
26 Válvula de conmutación manual de salida de agua del colector
27 Sensor de intensidad de luz
28 Sensor de temperatura de salida de agua del colector
29 Colector solar
30 Válvula de seguridad del colector
31 Sensor de temperatura de entrada de agua del colector
32 Válvula de conmutación manual de entrada de agua del colector
33 Válvula de retención
34 Manómetro
35 Bomba de circulación
36 Perilla de ajuste del caudal de la bomba de circulación
37 Válvula manual 1
38 Válvula manual 2
39 Válvula manual 3
40 Descarga de fluido de circulación Puerto
41 Puerto de llenado de fluido de circulación
42 Interfaz del depósito de expansión
43 Válvula de seguridad
3.2 Accesorios del producto
N.° Nombre
1 Fuelle
2 Cable de extensión
3 Cable de red
4 Enchufe industrial impermeable
5 Disco USB de software
4. Lista de configuración del producto
N.° Nombre Cantidad
1 Pantalla táctil 1
2 Disyuntor 1
3 Contador de energía eléctrica 1
4 Interruptor de carga 1
5 Interfaz del cable de red 1
6 Diagrama esquemático del sistema 1
7 Contador de agua fría 1
8 Depósito de expansión 1
9 Válvula de retención 4
10 Bomba de refuerzo 1
11 Contador de calor 1
12 Válvula mezcladora 1
13 Válvula de escape 3
14 Depósito de agua 1
15 Válvula de conmutación manual 9
16 Sensor de luz 1
17 Colector solar 1
18 Manómetro 1
19 Bomba de circulación 1
5. Lista de experimentos didácticos del producto
(1) Experimento de conexión del fuelle
(2) Experimento de suministro de agua del depósito de almacenamiento de agua
(3) Experimento de suministro de agua del colector solar
(4) Experimento de refuerzo de la bomba de refuerzo
(5) Experimento de temperatura de salida de agua
(6) Operación manual de la estación de bombeo solar
(7) Experimento de auto-funcionamiento del calentador de agua del tanque
(8) Experimento de circulación en modo automático
(9) Operación de datos del sensor
(10) Experimento de drenaje
