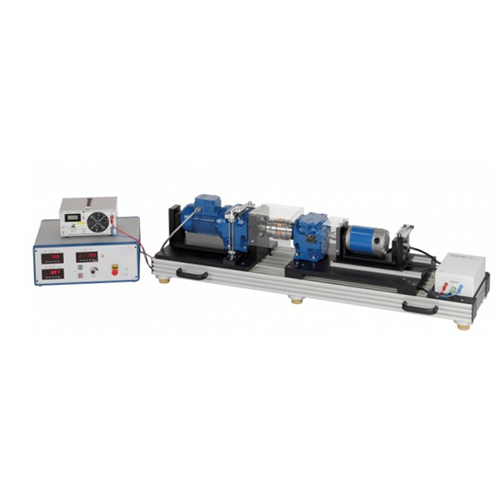

MR1026R Sistema de Entrenamiento de Accionamiento de Energía Eólica. Equipo de Entrenamiento Renovable. Equipo Didáctico. Equipo de Formación Profesional.
El sistema debe cubrir los siguientes objetivos de formación:
Familiarización con la conversión de energía rotacional en energía eléctrica.
Efecto del par y la velocidad en la eficiencia de la transmisión.
Efecto del par y la velocidad en la eficiencia del generador.
Efecto del par típico característico de un rotor eólico en la eficiencia general del tren de potencia.
Especificaciones técnicas mínimas requeridas (similares o mejores que):
Motor de accionamiento con velocidad nominal: 20 rpm, rango de velocidad: 4 a 20 rpm, potencia nominal: 0,35 kW y par máximo: 150 Nm.
Engranaje recto con relación de transmisión 1:53, capacidad de carga: 330 Nm, eficiencia: no inferior al 90 %.
Generador de CC con velocidad: 1070 rpm, potencia: 140 W y corriente/tensión máxima: 10 A/28 V, con conexiones para carga eléctrica.
Capacidad para realizar simulaciones de par típico. Características
Debe incluir una carga ajustable con pantalla digital conmutable para corriente o tensión.
Sensores para la velocidad del generador y el par del lado de accionamiento y del generador.
Debe incluir un amplificador de medición con pantallas digitales y elementos de control.
Salidas analógicas para la transmisión de los valores medidos de par y velocidad.
Material didáctico.
Rango de medición de velocidad: 0 a 1100 rpm.
Rangos de medición de par: 0 a 190 Nm y 0 a 10 Nm.
Rango de medición de corriente: 0,005 a 23 A.
Rango de medición de tensión: 0 a 75 V.
