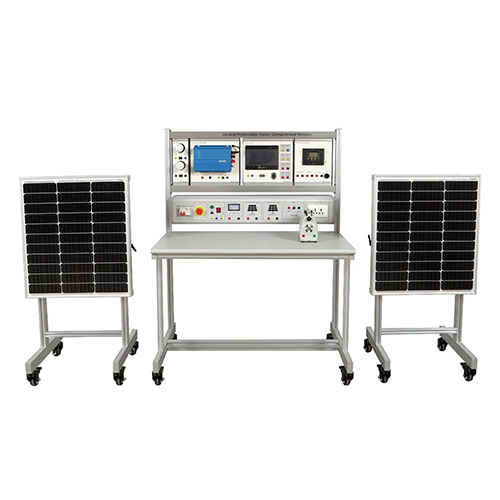

MR1025R Entrenador Fotovoltaico Conectado a la Red (Versión Computarizada) Equipo de Capacitación en Energías Renovables Equipo Didáctico Equipo de Enseñanza
1. Introducción del Producto
1.1 Descripción del Producto
Se ha restaurado completamente el proceso de generación de energía fotovoltaica conectada a la red, de modo que los operadores no solo dominen los principios básicos de la generación de energía, sino que también comprendan a fondo conocimientos avanzados como la interacción con la red y el despacho de energía, proporcionando un soporte de capacitación práctica más completo para el diseño y la aplicación de nuevos sistemas de energía.
1.2 Características del Producto
1. Cobertura de la conexión a la red, actualización exhaustiva de la enseñanza
En el sistema conectado a la red, los estudiantes pueden analizar el principio de funcionamiento, la eficiencia y los escenarios aplicables del modo.
Permite demostraciones reales de la lógica de interacción con la red, como "autogeneración y autoconsumo" y "conexión a la red de excedentes de energía", de forma similar al funcionamiento real de las centrales fotovoltaicas. 2. Diseño seguro para conexión a red
El inversor para conexión a red cuenta con protección contra flujo inverso, sobretensión/subtensión y anti-isla para garantizar la seguridad de los experimentos de simulación de red.
Se conservan el interruptor de parada de emergencia, el disyuntor y el fusible graduado (5 A/10 A/20 A), y la doble protección se adapta a escenarios de conexión a red de alta potencia.
3. Gran compatibilidad y expansión flexible
Conecte la interfaz de simulación de red a través de la línea de prueba K4 para ampliar la función de conexión a red sin modificaciones adicionales.
4. Cumple con los estándares de la industria
Los parámetros de conexión a red (tensión, frecuencia, armónicos) se ajustan estrictamente a las especificaciones de la red para ayudar a los estudiantes a dominar los requisitos técnicos reales de la conexión a red. 2. Especificaciones técnicas
Panel solar fotovoltaico: 12 V CC/60 W (monocristalino) 670 mm x 590 mm
Alimentación del equipo: monofásica, trifásica, 220 V CA
Carga portátil: 10 Ω/4 A
Dimensiones: 1060 mm x 630 mm x 1380 mm
Peso: ≤300 kg

3. Nombre de los componentes del producto y presentación de sus funciones
3.1 Cuerpo principal del producto
N.° Nombre Cant.
1 Panel fotovoltaico 2
2 Módulo del equipo 1
3 Caja de alimentación del equipo 1
4 Carga portátil 1
3.2 Módulo del producto
N.° Nombre Cant.
1 Módulo del controlador solar 1
2 Módulo conectado a la red 1
3 Módulo de medición de CA 1
4 Módulo de carga 1
5 Módulo de medición de CC 1
3.3 Caja de alimentación del producto
N.° Nombre Cant.
1 Disyuntor 1
2 Interruptor de parada de emergencia 1
3 Salida FV 1 1
4 Salida FV 2 Unidad 1
5 Batería 1
6 Voltímetro de CC 1
7 Toma 1
8 Salida monofásica de tres cables CA 220 V 1
3.4 Accesorios del producto
N.° Nombre Cant.
1 Cable 2
2 Sensor de luz portátil 1
3 Cable USB 1
4 Cable de red 1
5 Cable eléctrico de seguridad de 4 mm (bicolor) 5
6 Cable eléctrico de seguridad (rojo) 6
7 Cable eléctrico de seguridad (amarillo) 5
8 Cable eléctrico de seguridad (negro) 6
9 Cable eléctrico de seguridad (azul) 5
10 Fusible (20 A) 3
11 Fusible (10 A) 3
12 Fusible (5 A) 3
13 Cargador 1
14 Memoria USB 1
4. Lista de experimentos didácticos del producto
(1) Experimento de generación de energía con diferentes ángulos de luz
(2) Experimento de conexión en serie de paneles fotovoltaicos
(3) Experimento de conexión en paralelo de paneles fotovoltaicos
(4) Experimento de carga de batería (cargador)
(5) Experimento de conexión de batería a la red eléctrica
(6) Experimento de conexión a red fotovoltaica
