Formador para el Estudio del Sistema de Formación en Utilización de Energías Renovables Equipos Didácticos Equipos de Formación Profesional

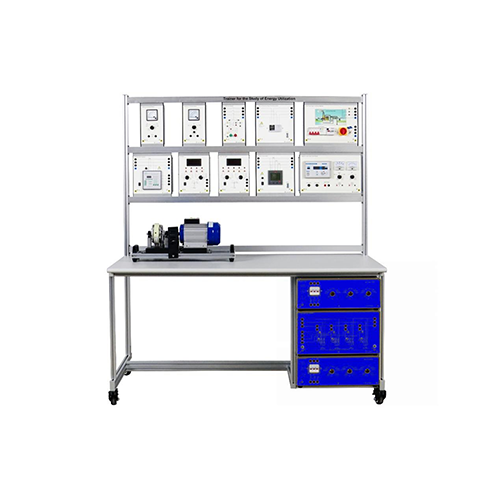

MR1026R Entrenador para el Estudio del Sistema de Capacitación en Utilización de Energía Renovable, Equipo de Enseñanza, Equipo de Formación Profesional
1. Introducción del Producto
1.1 Descripción del Producto
El Laboratorio de Redes Inteligentes es una plataforma integral de experimentación didáctica diseñada para profesores y estudiantes universitarios, que abarca los aspectos fundamentales de la generación, transmisión, distribución, protección y control de energía en redes inteligentes. Gracias a su diseño modular, facilita la investigación experimental multidisciplinaria, incluyendo motores síncronos, generación de energía fotovoltaica, compensación reactiva, análisis de calidad de la energía, etc., para ayudar a los estudiantes a comprender a fondo la arquitectura y los principios operativos de las redes inteligentes.
Este laboratorio consta de módulos independientes que permiten simular los escenarios de generación, transmisión, compensación y protección de energía en redes eléctricas reales. Ofrece una solución completa para la enseñanza de redes inteligentes.
1.2 Características del Producto
1. Diseño modular: Cada módulo funcional es desmontable de forma independiente y permite la libre combinación de experimentos.
2. Acceso multienergético: Permite realizar experimentos paralelos multienergéticos, como hidroeléctricos, fotovoltaicos y generadores síncronos. 3. Protección de seguridad: Equipado con disyuntores de fuga y protección contra sobretensión y sobrecorriente para garantizar la seguridad experimental. 2. Especificaciones técnicas
2.1 Parámetros técnicos básicos
Alimentación trifásica de cinco hilos CA 380 V
2.2 Aspecto del equipo
Dimensiones: 1600 mm x 750 mm x 1870 mm
Peso: ≤300 kg

3. Presentación del producto
3.1 Módulos del producto
N.° Nombre Cantidad
1 Medidor de demanda máxima 1
2 Disyuntor de potencia 1
3 Controlador de potencia reactiva 1
4 Fuente de alimentación trifásica 1
5 Contador 1
6 Medidor de factor de potencia 1
7 Amperímetro mecánico 1
8 Voltímetro mecánico 1
9 Contador trifásico 1
3.2 Componentes del motor del producto
N.° Nombre Cantidad
1 Motor asíncrono trifásico 1
3.3 Chasis del producto
N.° Nombre Cantidad
1 Caja de carga resistiva 1
2 Caja de carga inductiva 1
3 Batería de condensadores conmutables 1
3.4 Accesorios del producto
N.° Nombre Cantidad
1 Cable de conexión de seguridad eléctrica de 4 mm (1 m, azul) 5
2 Cable de conexión de seguridad eléctrica de 4 mm (1 m, bicolor) 2
3 Cable de conexión de seguridad eléctrica de 4 mm (1 m, rojo) 5
4 Cable de conexión de seguridad eléctrica de 4 mm (1 m, amarillo) 5
5 Cable de conexión de seguridad eléctrica de 4 mm (1 m, verde) 5
6 Cable de conexión de seguridad eléctrica de 4 mm (1 m, negro) 10
7 Cable de conexión de seguridad eléctrica de 4 mm (0,25 m, azul) 5
8 Cable de conexión de seguridad eléctrica de 4 mm (0,25 m, bicolor) 8
9 Cable de conexión de seguridad eléctrica de 4 mm (0,25 m, verde) 5
10 Cable de conexión de seguridad eléctrica de 4 mm (0,25 m, rojo) 5
11 Cable de conexión de seguridad eléctrica de 4 mm (0,25 m, amarillo) 5
12 Enchufe industrial impermeable (hembra) 1
13 Cable de alimentación europeo 6
14 Cable de alimentación del equipo 1
15 Regleta de enchufes 1
16 Llave hexagonal 1
17 Sensor 1
18 Comunicación Línea 1
19 Peso 2
20 Núcleo del fusible (3 A) 5
21 Tubo fusible (50 mA y 5 A) 5
22 Puente en U (K4-negro) 5
23 Cronómetro 1
5. Lista de experimentos didácticos del producto
(1) Prueba de compensación libre (manual)
(2) Compensación reactiva (automática)
(3) Experimento de consumo de potencia reactiva
(4) Experimento de consumo de potencia activa
(5) Experimento de contador y medidor de factor de potencia (monofásico)
(6) Experimento de contador y medidor de factor de potencia (bifásico)
(7) Experimento de la característica de carga de un motor trifásico de jaula de ardilla
