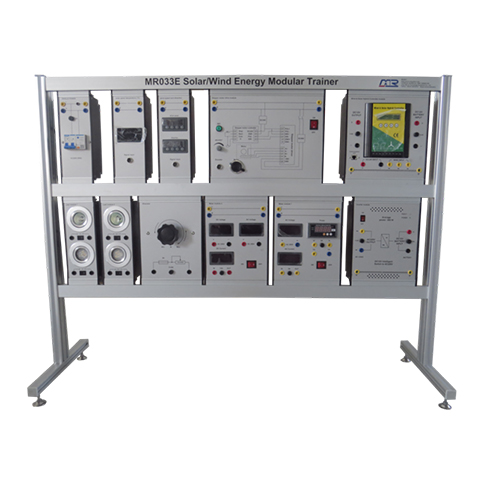

MR033E Entrenador Modular de Energía Solar/Eólica, Equipo de Formación en Energías Renovables, Equipo Didáctico, Equipo de Formación Profesional
1. Descripción general del producto
1.1 Descripción general
Este dispositivo de formación simula y demuestra el proceso de la energía eólica y solar, proporcionando a los estudiantes una comprensión intuitiva preliminar de los sistemas eólicos y solares. El generador eólico es impulsado por un motor paso a paso y el panel solar por luces LED de alta luminosidad. Mediante experimentos relacionados, los estudiantes pueden desarrollar los conocimientos y habilidades necesarios para la enseñanza y la evaluación de la formación profesional en profesiones relacionadas en escuelas profesionales superiores, universidades, escuelas profesionales secundarias y escuelas técnicas.
1.2 Características
(1) La plataforma de formación cuenta con una estructura de columna de perfil de aluminio; cada unidad es flexible, fácil de usar y resistente a los daños.
(2) Los circuitos y dispositivos experimentales están completamente equipados y pueden utilizarse en combinación para completar el contenido formativo de diversos cursos.
(3) La plataforma de formación cuenta con un buen sistema de protección de seguridad.
2. Introducción del módulo
2.1. Módulo de alimentación: El módulo de alimentación consta de un disyuntor, un fusible y un indicador de potencia. La tensión de salida es de 220 V CA.
2.2. Módulo de medición de temperatura: El módulo de temperatura consta de un sensor de temperatura y una pantalla. El sensor de temperatura se puede instalar en el panel fotovoltaico para monitorizar su temperatura en tiempo real. El módulo de temperatura debe conectarse a una fuente de alimentación de 220 V durante su uso.
2.3. Módulo de accionamiento del motor paso a paso: El módulo de accionamiento del motor paso a paso consta de un motor paso a paso, una perilla de control de velocidad, un interruptor y un interruptor principal. Durante su uso, el motor paso a paso debe conectarse al panel y le suministra alimentación de 220 V. Tras encender el motor, pulse el botón de inicio para ajustar la velocidad del motor paso a paso con la perilla de ajuste.
2.4. Módulo de dirección y velocidad del viento: El módulo de dirección y velocidad del viento consta de un sensor de detección de dirección del viento y una pantalla, un sensor de detección de velocidad del viento y una pantalla. Para utilizar este módulo, debe conectarse a una fuente de alimentación de 220 V. La posición del origen del sensor de detección de la dirección del viento está marcada en el lateral. El rango de medición de la velocidad del viento es de 30 m/s. La salida es de 360 grados y la salida de velocidad y dirección del viento es de 0-10 V.
2.5. Módulo inversor: El voltaje de entrada del módulo inversor es de 12 V CC, el voltaje de salida es de 220 V CA y la potencia promedio es de 300 W.
2.6. Módulo de instrumentos: Se compone de dos tipos de módulo de instrumentos de CC y módulo de instrumentos de CA. Debe conectarse a una fuente de alimentación de 220 V para su uso. El medidor de CC consta de dos medidores de voltaje de 250 V CC y un amperímetro de 10 A. El medidor de CA consta de un voltímetro de 250 V CA, un medidor de potencia y un amperímetro de 5 A. Visualización en tiempo real del voltaje de generación, la corriente de generación, el voltaje de carga, la corriente de carga, el voltaje del inversor, la corriente del inversor y la potencia.
2.7. Módulo de carga: consta de una caja de resistencias, un grupo de lámparas de CC y un grupo de lámparas de CA. La caja de resistencias es ajustable a 1 kΩ/300 W. El grupo de lámparas de CC está compuesto por lámparas halógenas de tungsteno de 12 V CC y lámparas LED de 12 V CC, mientras que el grupo de lámparas de CA está compuesto por lámparas halógenas de tungsteno de 220 V CA y lámparas LED de 220 V CA.
2.8. Módulo de control híbrido eólico-solar: El módulo de control híbrido eólico-solar está compuesto por un controlador y una línea de comunicación. El LED muestra la tensión de carga, la corriente y la información de potencia, y permite configurar los parámetros relacionados. Función de salida de estabilización de la tensión de carga y pérdida de energía de la batería.
3. Dispositivos de soporte
3.1.1 Caja de montaje del control híbrido eólico-solar
(1) Instrucciones de funcionamiento
(2) Instrucciones de funcionamiento para la modificación de parámetros
3.2.1 Caja de montaje del inversor (Nota: La tensión de entrada no debe superar los 12 V CC)
3.3.2 Cajas de montaje de instrumentos
3.4. 3 Cajas colgantes para la carga de lámparas
3.5. 1 Caja colgante para la velocidad y dirección del viento
3.6. 1 Caja colgante para la medición de temperatura
3.7. 1 Caja colgante para la fuente de alimentación
3.8. 1 Caja colgante accionada por motor paso a paso
3.9 Accesorios
